200x200mm 桁架負荷參數

200x200mm 桁架負荷參數

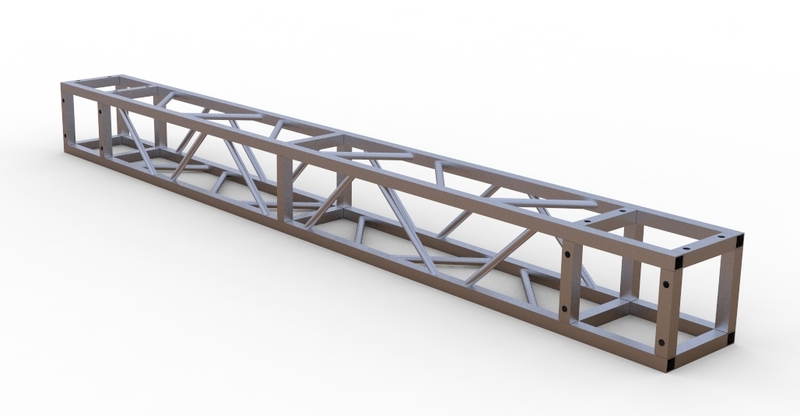

一.  產品規格：截面：200x200mm, 材料：方管25*25mm,

     壁厚：2mm,斜管16x2mm

     每米單重：2公斤/米

三.  荷載布置

   水平荷載（以下簡稱H）布置圖如下所示：

四.  位移結果

  1.0H下?lián)隙葓D如下所示：

五.  內力結果

   內力包絡圖如下所示：

   表1 桿件內力結果

       1         0         0         0         0         2         0         0         0         0         3         0         0         0         0         4         0         0         0         0         5         0         0         0         0         6         0         0         0        0         7         0         0         0         0         8         0         0         0         0         9         0         0         0         0        10         0         0         0         0        11         0         0         0         0       12         0         0         0         0        13         0         0         0         0        14         0         0         0         0        15         0         0         0         0        16         0         0         0         0        17         0         0         0         0        18         0         0         0         0        19         0         0         0         0        20         0         0         0         0        21         0         0         0         0        22        0         0         0         0        23         0         0         0         0        24         0         0         0         0        25         0         0         0         0        26         0         0         0         0        27         0         0         0         0        28         0         0         0         0        29         0         0         0         0

   表2 支座反力結果

   左支座         0         0   右支座        0         0

六.  應力結果

   最大應力簡圖如下所示：

   表1 桿件驗算結果

       1         0         -      215    281.28       350        是        2         0         -      215    281.28       350        是         3        0         -       215   281.28       350        是         4         0         -      215    368.28       350        否         5         0         -      215    281.28       350        是        6         0         -      215    281.28       350       是        7         0         -      215    281.28       350       是         8         0         -      215    281.28       350        是         9         0         -      215    281.28       350        是        10         0         -      215    368.28       350        否        11         0         -      215    281.28      350        是        12         0         -      215    281.28       350        是        13         0         -      215    281.28       350        是        14         0         -      215    281.28       350        是        15         0        -       215   281.28       350        是        16         0         -      215    368.28       350        否        17         0         -      215    281.28       350        是       18         0         -      215    281.28       350        是        19        0         -       215   281.28       350        是        20         0         -      215    281.28       350        是        21         0         -      215    281.28       350        是        22         0         -      215    368.28       350        否        23         0         -      215    281.28       350        是       24         0         -      215    281.28       350        是        25         0         -      215    281.28       350        是        26         0         -       215   281.28       350        是        27         0         -      215    281.28       350        是        28         0         -      215    281.28       350        是        29         0         -      215    281.28       350        是

七. 最不利構件應力詳細校核

   最不利下弦 1號桿件， 采用截面 雙角長肢背對L-56*36*5-Q235

   截面面積：A=221px^{^2}

   強度驗算：σ=0/8.84×10=0N/mm^{^2}<215MPa，合格

   最不利豎桿 4號桿件， 采用截面 雙角十字形L-56*36*5-Q235

   截面面積：A=221px^{^2}

   強度驗算：σ=0/8.84×10=0N/mm^{^2}<215MPa，合格

   最不利上弦 5號桿件， 采用截面 雙角長肢背對L-56*36*5-Q235

   截面面積：A=221px^{^2}

   強度驗算：σ=0/8.84×10=0N/mm^{^2}<215MPa，合格

   上弦桿件考慮節間彎距補充計算

   上弦桿件彎距設計值計算

   考慮構件自重：0.06939kN/m

   考慮風載：4.4kN/m

   上弦桿件平面內荷載設計值：4.4×1.4=6.16kN/m

   上弦桿件平面外荷載設計值：0.06939×1.2=0.08327kN/m

   上弦桿件平面內荷載產生繞x軸彎矩設計值：6.16×1×3×3/10 =5.544kN×m

   上弦桿件平面內荷載產生繞y軸彎矩設計值：6.16×0×3×3/10 =0kN×m

   上弦桿件平面外荷載產生繞x軸彎矩設計值：0.08327×0×6×6/10 =0kN×m

   上弦桿件平面外荷載產生繞y軸彎矩設計值：0.08327×1×6×6/10 =0.2998kN×m

   上弦桿件考慮節間彎距強度:

  σ=0/884-5.544e+006/7425-2.998e+005/8752=(-780.9)N/mm^{^2}

  >215MPa，不合格

   最不利斜桿 6號桿件， 采用截面 雙角長肢背對L-56*36*5-Q235

   截面面積：A=221px^{^2}

   強度驗算：σ=0/8.84×10=0N/mm^{^2}<215MPa，合格

   最不利端斜桿 7號桿件， 采用截面 雙角長肢背對L-56*36*5-Q235

   截面面積：A=221px^{^2}

   強度驗算：σ=0/8.84×10=0N/mm^{^2}<215MPa，合格
